应用功能:

盘面仪表,电力设备远程监控,子计量/成本分配,电能质量分析。

扩展功能:

谐波分析至31次；

开关量输入4路；

继电器输出2路；

SOE事件记录；

报警/保护功能:

通过对继电器编程，可完成过压、欠压、过流、超频、低频报警/保护。

接线方式:

单相

三相四线或三相三线。

通讯功能与组网连接:

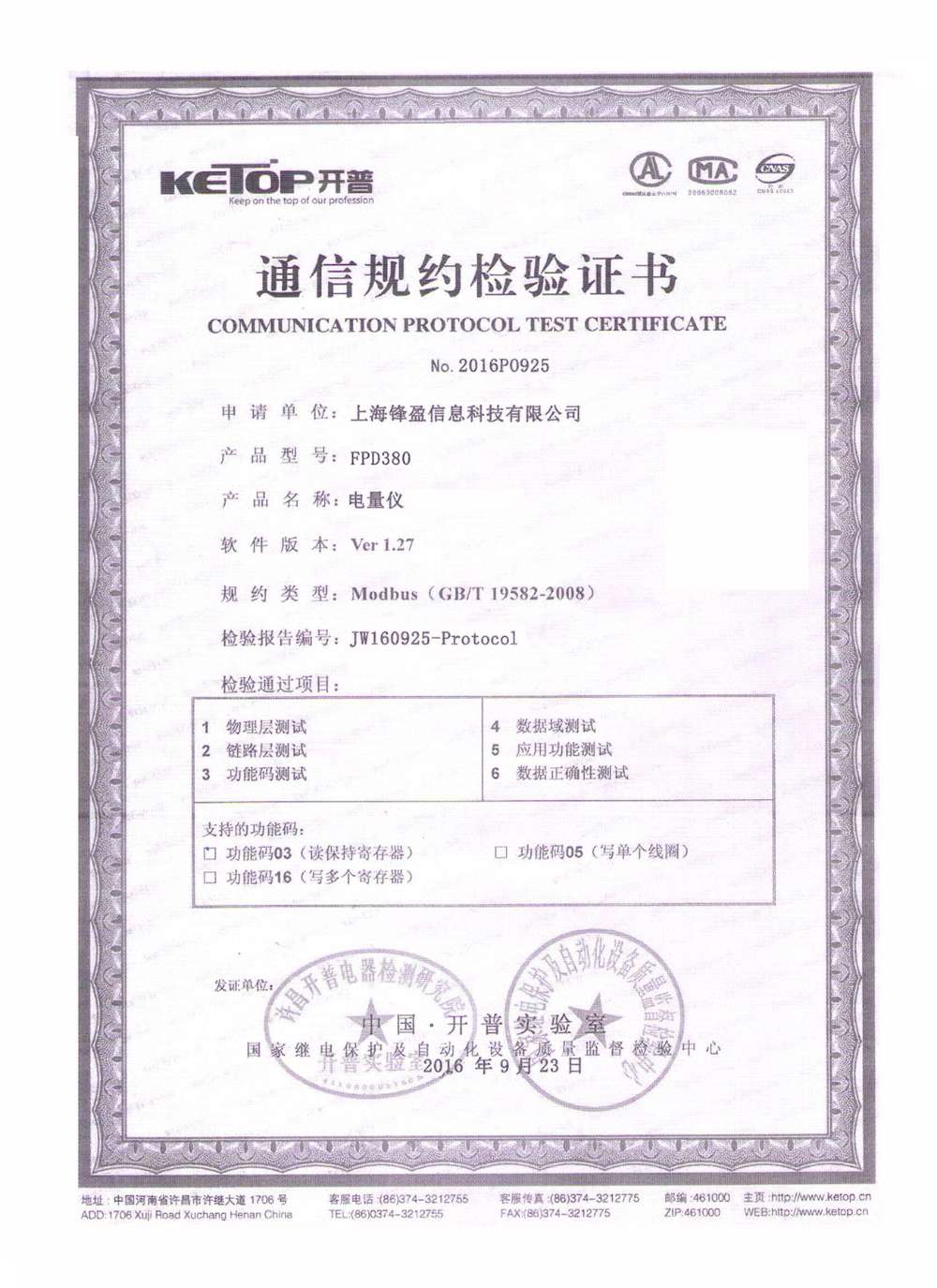

通讯规约可采用国际流行的MODBUS协议。

串行通讯口RS485接线方式，最大通讯距离1200m，每条双绞线可接32个PMAC仪表。

通讯地址（1-255）和波特率（300-19200）可由面板按键或上位机通讯设定。

系统参数设定:

3个编程按键，大屏幕LCD显示，可显示多个参量。

系统参数具有密码保护功能。

系统参数包括：通信地址、通讯波特率、通讯协议、接线方式、PT和CT变比等。

所有关键数据（电度、系统参数等）在失电情况下可保存十年以上。

可通过上位机对越限参数进行整定。

输入/输出量:

三相交流电流Ia Ib Ic：5A（1A可选）

三相交流电压Ua Ub Uc：100V（220V可选）

频率范围：30-65Hz

八个开关输入：有源、无源可选

继电器输出：250Vac/30Vdc,5A

精度

电流、电压：0.5%fs

功率：有功功率1%、无功功率3%

功率因数：1.0%fs

频率：0.05Hz。

外形/开孔尺寸和重量:

96x96x75mm（无选件）；

96x96mmx108mm（有选件）；

320g。

电源:

标准配置：85-265Vac/100-300Vdc,5W

可选配置：18-36Vdc,5W

环境条件

工作温度：-10~+55℃

宽温型：-20~+70℃

存储温度：-40~+85℃

湿度：5~95%RH

污染等级：2

绝缘等级：符合EN61010-1标准

电磁兼容：

抗静电干扰：IV级（IEC61000-4-2）

抗辐射：III级（IEC61000-4-3）

抗快速瞬态：IV级（IEC61000-4-4）

抗脉冲：IV级（IEC61000-4-5）

传导与辐射：CE（B级）

安全

欧洲CE符合IEC61010标准。
