监测能力

每组最大为300节，一个收敛模块最多管理六组电池，最大可监测总电池数为960节

监测范围

2V、6V、12V电池，容量小于2000AH

电源要求

F3G-TA模块：直接从被监测电池取电，正常工作时吸收电流小于60mA（2V模块）或

25mA(12V模块)

TC模块：DC8～13V供电，2W

转换器：DC8～13V供电，0.3W

FM-02N-K：85～264VAC,100V～370VDC, 15W

保护

测量回路与电源回路带保险丝

测量范围及精度

组压：20～800V，±(0.5%+0.2V)

单体电压：1.5～2.5V，±(0.1%+1mV)

9～15V，±(0.1%+10mV)

单体电池内阻：100～65535uΩ

±(2%+3 uΩ)(2V电池,重复精度)

±(2%+30uΩ)(6V、12V电池,重复精度)

分辨率为3 uΩ

电池内部温度：5℃～+50℃，±1.5℃

充放电电流：0～500A(可选), ±2%（最大量程）

环境温度：-10℃～+70℃，±0.5℃

通信接口

F3G-TA模块：UART口，支持MODBUS协议，每个UART总线最多支持130个设备

CM收敛模块：带RS485及10/100M 网络口，支持MODBUS/RTU、MODBUS/TCP及SNMP协议

绝缘耐压

2000VAC

耐久性&认证

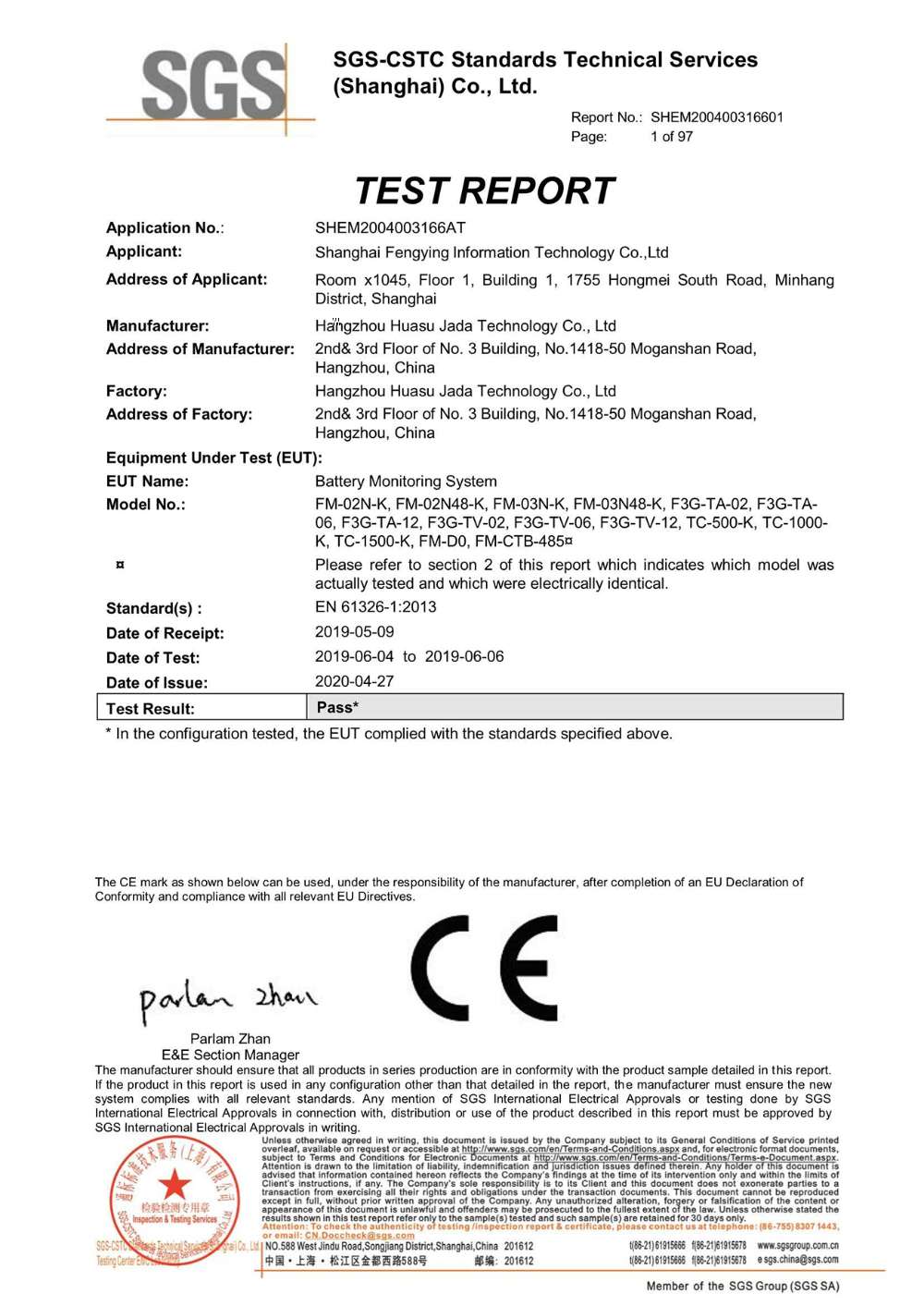

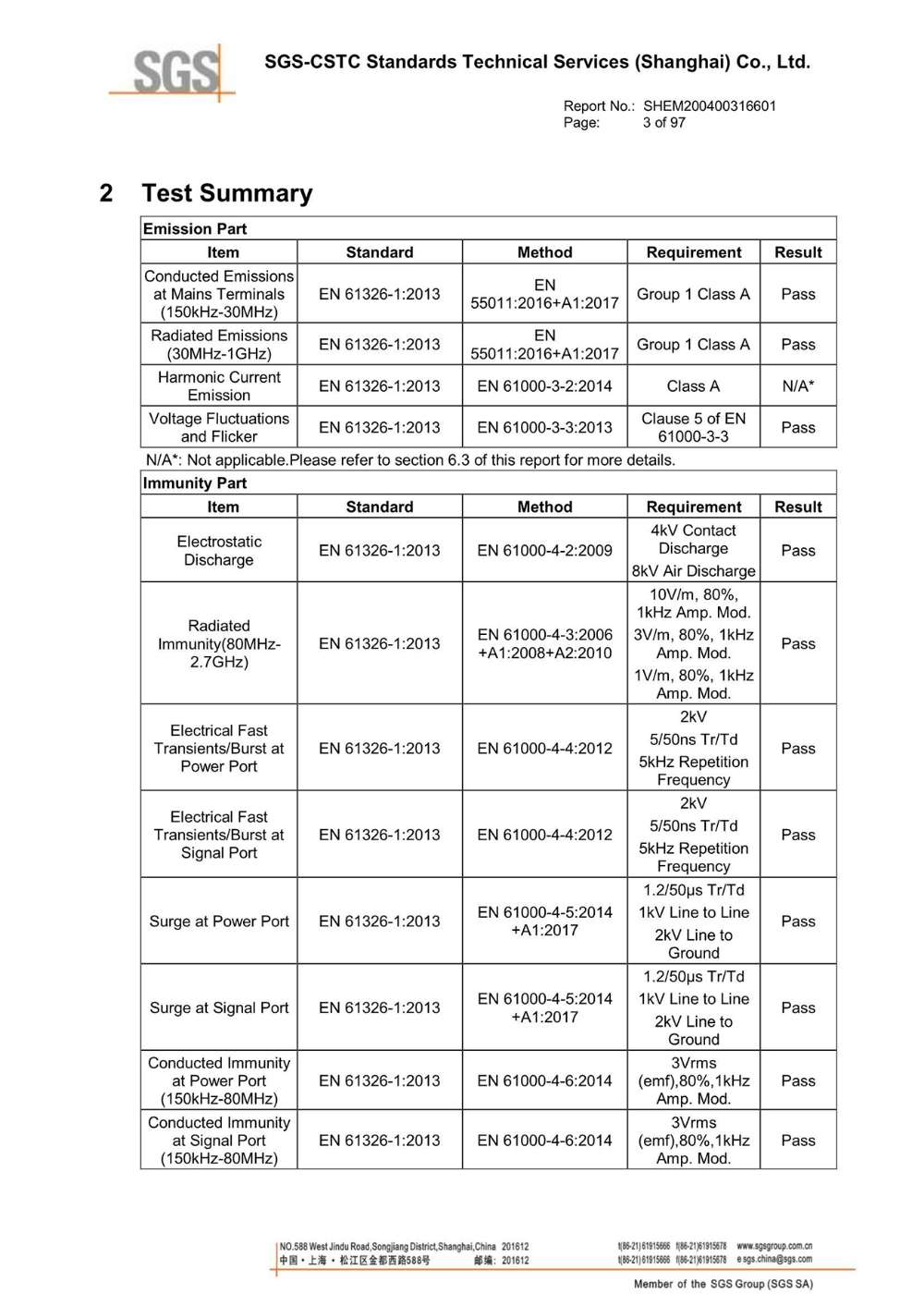

MTBF：100,000小时   CE，ROSH认证

安装方式

单电池监测模块/TC模块/转换器：直接粘贴到电池上或安装到固定条上

FM-02N-K：19英寸机柜或电池架上固定，重量：1.8Kg

F3G-TA重量：115g  TC模块260g  转换器40g
